產品名稱：12口全千兆網管型以太網交換機
產品型號：UT-TSN6312G
工作溫度：-40℃～75℃
防護等級：IP40
安裝方式：導軌式/壁掛式安裝
一、產品概述：
UT-TSN6312G-8GT4GP-VNF是款集成了時間敏感網絡(TSN)特性的工業以太網交換機，支持4路千兆SFP接口和8路千兆電口，支持一路console口，提供CLI管理；支持多種以太網二層協議及OSPF、OSPFV3、RIP三層動態路由協議 ，保證通信網絡的穩定性；該交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40℃~75℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。
二、功能特性：
● 支持802.1 TSN系列標準:
IEEE 802.1 AS時間同步
IEEE 802.1 Qbv時間感知整形器
IEEE 802.1 Qbu 幀搶占
IEEE 802.1 CB 幀可靠性復制和消除
IEEE 802.1 Qci 單個流過濾和監管
IEEE 802.1 Qch循環隊列和轉發
● 支持IEEE 1588精確時鐘同步協議
●支持8路千兆以太網接口和4路SFP接口
●支持光口100/1000M
●支持SNMPv1/v2c/v3用于不同級別的網絡管理
●支持OSPF、OSPFV3、RIP三層動態路由協議
●支持IGMP/MLD Snooping過濾多播封包
●支持IEEE 802.1Q VLAN便于簡易網絡規劃
●支持QoS實現實時流量分類和優先級
●支持LLDP可實現自動拓撲發現，便于可視化管理
●支持鏈路聚合，優化網絡帶寬
●支持ERPS，STP/RSTP，實現網絡冗余
●支持RMON提升網絡監控機預測能力
●支持端口隔離及ACL，增強網絡管理的靈活度及安全性
●支持端口鏡像功能，便于在線調試
●支持DHCP Server/Clinet，便于IP管理
●支持廣播/組播/未知單播風暴抑制，確保網絡穩定性
●支持上傳/下載配置文件
●支持DDM數字診斷檢測
●支持Telnet，SSH，Https配置，可保證數據的訪問安全
●支持系統日志管理
●支持環路保護功能，防止網絡風暴
●支持寬溫工作，工作溫度范圍為：-40℃~75℃
電源需求
輸入電壓：12/24/48VDC(10.8~52.8VDC)，支持反接保護
功耗
最大輸入功耗 750mA@24Vmax(產品的詳細功耗請見產品標貼)
機械特性
外殼：IP40防護等級
重量：不大于1800g
安裝方式：導軌式安裝
尺寸（W×H×D）: 84mm×150mm×120mm
包裝尺寸
250mmx205mmx125mm
工作環境
工作溫度：-40℃～75℃
儲存溫度：-40℃～85℃
相對濕度：0～95% (無凝露)
行業標準
EMI：FCC Part 15 Subpart B classA，EN55022 class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6(Vibration)
三、規格參數：
協議標準
標準：IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.3z、
IEEE 802.3ab、IEEE 802.1Q、IEEE 802.1p 、IEEE 802.1D、
IEEE 802.1x、IEEE 802.1W、IEEE 802.3ad、IEEE 1588、
IEEE 802.1AS、 IEEE 802.1Qbv 、IEEE 802.1Qbu 、IEEE 802.1CB 、
IEEE 802.1Qci 、IEEE 802.1Qch
協議： ARP、ICMP、TCP、HTTP、HTTPS、SSH、Telnet、LLDP、
IGMP Snooping、MLD Snooping、RMON、STP/RSTP、SNMPv1/
v2c/v3、ERPS、LLDP、LACP、DHCP、syslog、OSPF、OSPFV3、RIP
流控：IEEE 802.3x 流控、背壓式流控
接口
光纖接口：100Base-FX/1000Base-X端口（SFP插槽）
RJ45接口：10/100/1000Base-T端口，MDI/MDI-X自適應
LED指示燈：
電源指示燈、告警指示燈、光口指示燈、RJ45指示燈、
系統運行指示燈
傳輸距離
超五類雙絞線：100m
光纖模塊
單模：1310nm 20/40Km
1550nm 60/80/100/120Km
多模：1310nm 2Km
交換性能
轉發速率：1488095pps
傳輸模式：存儲轉發
MAC地址空間：32K
緩存空間：32Mb
背板帶寬：128G
最大幀長：9.6KB

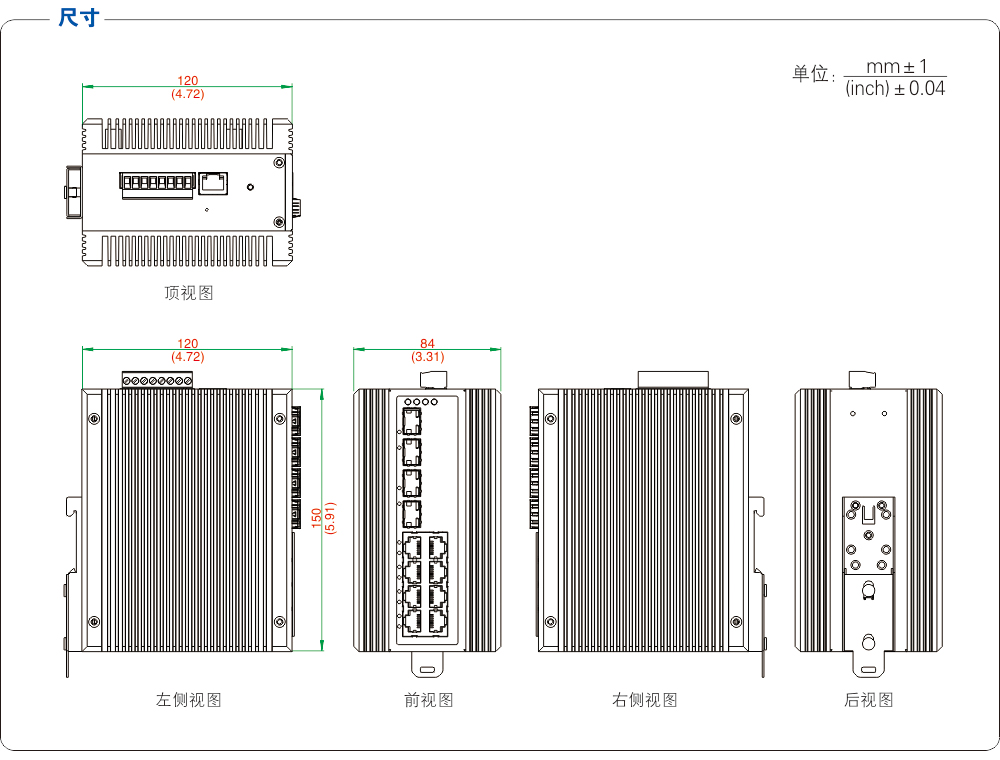

四、產品尺寸：

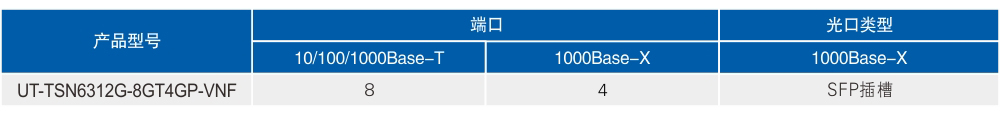

五、訂購信息：
