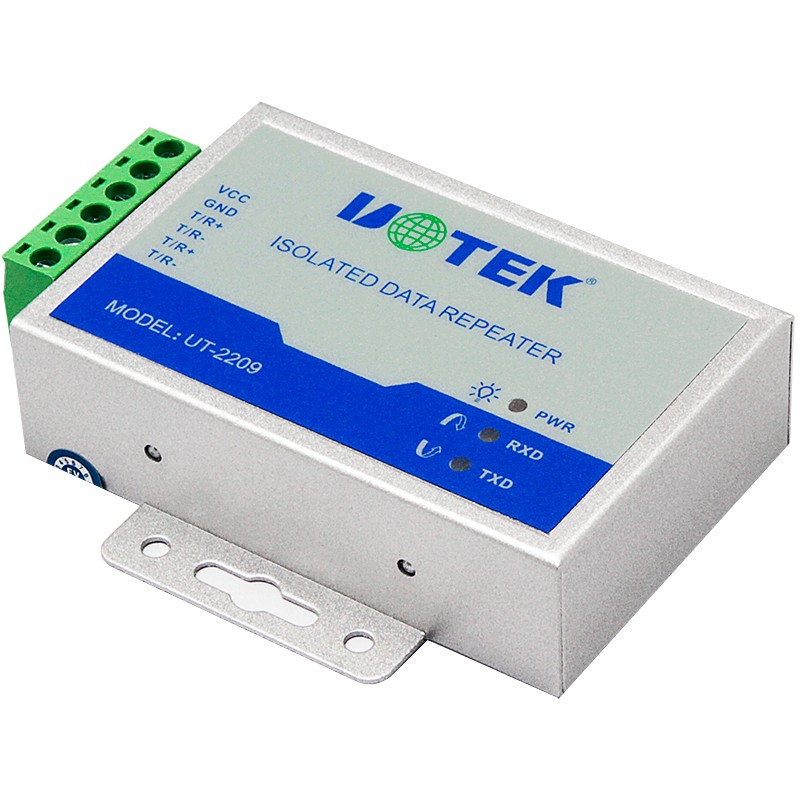

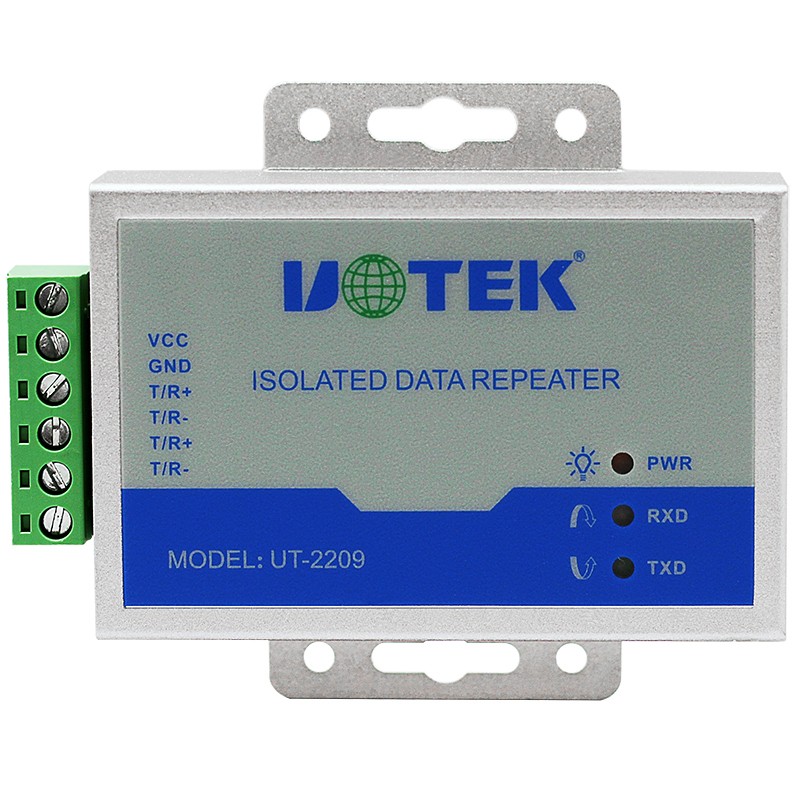

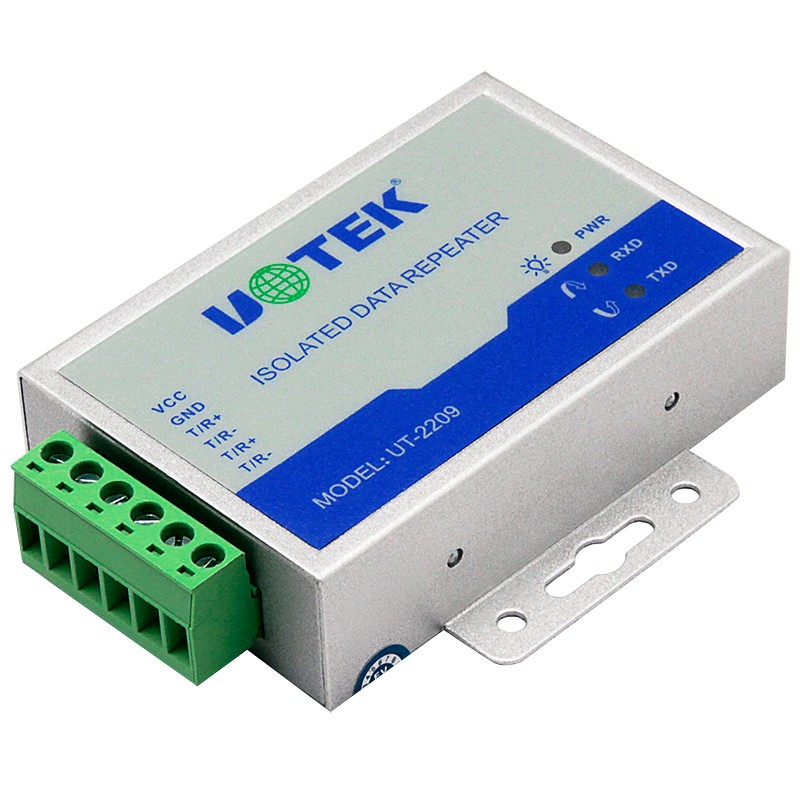

產品名稱:工業級高性能RS-485光電隔離中繼器
規格型號:UT-2209
接口特性:接口兼容 EIA/TIA 的 RS-485 標準
保護等級:兩端 RS-485 接口每線 600W，雷擊浪涌保護，士15KVESD保護
隔離度:隔離電壓 2500Vmms 500DC連續
工作方式:異步半雙工
產品概述：
UT-2209光電隔離型中繼器、兼容RS-485標準，能夠延長RS-485總線網絡的通信距離，增加RS-485網絡設備的個數，內置的光電隔離器及DC/DC隔離模塊，能夠提供高達2500Vrms的隔離電壓，接口兩端帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時,它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-485接口的高速傳輸。RS-485輸入端通過兩位接線端子連接。RS-485輸出端通過兩位接線端子連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號( 如RTS、DTR等 )，無需跳線設置實現半雙工(RS-485)模式轉換，即插即用。
UT-2209光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況。
產品特性：
●接口特性:接口兼容 EIA/TIA 的 RS-485 標準
●電氣接口:RS-485 輸入端兩位接線端子連接器
RS-485 輸出端兩位接線端子連接器
●保護等級:兩端 RS-485 接口每線 600W
雷擊浪涌保護，士15KVESD保護
●隔離度:隔離電壓 2500Vmms 500DC連續
●工作方式:異步半雙工
●信號指示:三個信號指示燈電源(PWR)、發送(TXD)、接收(RXD)
●傳輸介質:雙絞線或屏蔽線
●傳輸速率:300BPS-115.2KBPS
●外形尺寸:89mmx73mmx22mm
●使用環境:-40℃ 到85℃，相對濕度為5%到95%
●傳輸距離:0-1200米(115200bps-9600bps)
訂購信息：
| 型號 | UT-2209 | ||
| 信號/接口 | RS-485 | 接線端子 | √ |
| 接口保護等級 | RS-485 | ±15KV ESD/600W浪涌 | |
| 通訊速率 | 300bps-115.2kbps | ||
| 使用環境 | 溫度 | -40/85℃ | √ |
| 溫度 | 5-95% | √ | |
| 電源 | 有源 | 9-24VDC | |
備注：以上產品配件為電源適配器DC線

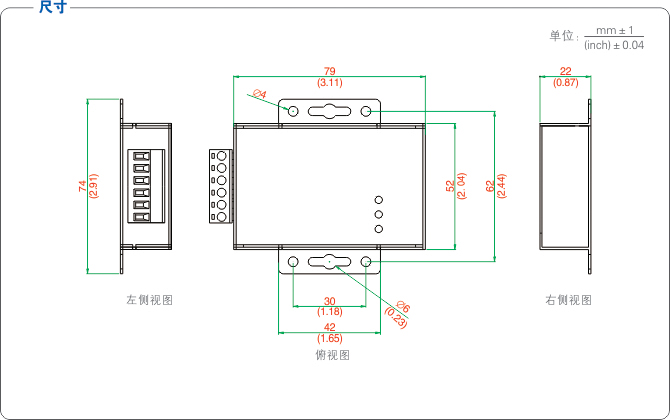

產品尺寸：

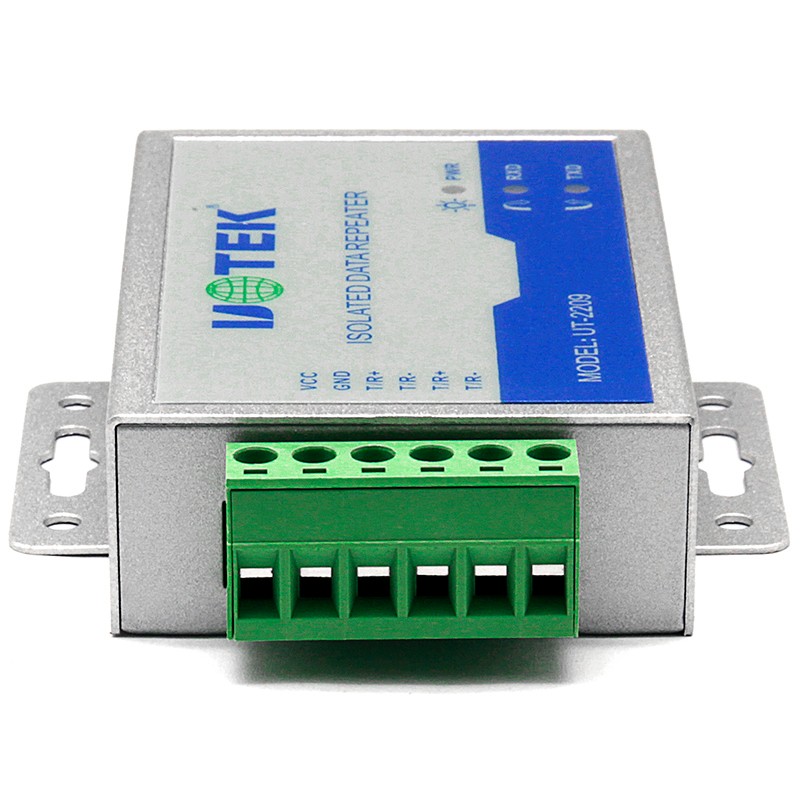

連接器和信號：
